Жерлицы — конструкции

Основой конструкции предлагаемых жерлиц является плоская тренога, изготовленная из полосок жесткого алюминия толщиной 2 и шириной 10 миллиметров.



Жерлица

Рис.1. Жерлица с прямоугольной катушкой.

На одной из пластин крепится катушка из твердого пенопласта и пружинная лента толщиной 0,25 и шириной 3 миллиметра с флажком.



Жерлица

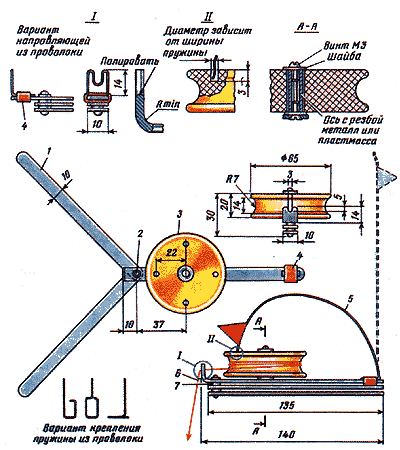

Рис.2. Жерлица с горизонтальным расположением катушки: 1Ч алюминиевая пластина треноги; 2Ч заклепка; 3Ч катушка; 4Ч отрезок резиновой трубки; 5Ч плоская пружина или пружинная проволока 0,6 мм; 6Ч леска; 7Ч шайба; 8Ч лунка.

Разнообразие видов катушек, способов их крепления, конструкций направляющейдля лески, возможность применения плоских и проволочных пружин позволяют выбрать рыболовам наиболее подходящую модель. Такие жерлицы можно быстро установить и снять, в том числе и на тонком и бесснежном льду: рыба не сможет утащить их в воду. Рыбалка с ними станет активнее и интересней.


Жерлица

Рис.3. Жерлица с вертикальным расположением катушки (показаны варианты направляющих из пластинки и из проволоки).

Жерлица

Рис.4. Крепление лески на жерлице с помощью резинового кольца.

На рис. 4 показано как крепить леску на плоскую, так называемую подледную жерлицу с помощью резинового кольца (можно отрезать его от велосипедной камеры). Так как толщина винипластовой пластинки Ч 3Ч4 миллиметра, простая петля из лески держится надежно.
